Ein Stadtmodell für Wetzlar:

Blindentastmodell der gesamten Altstadt mit Brailleschrift und detailierten Einzelgebäuden

Der Lionsclub Wetzlar plante für den Domplatz in  Wetzlar ein Stadtmodell und beauftragte uns mit der Erstellung des 3D-Modells und der Fertigung eines Gussmodells für eine Kunstgießerei, mit der wir regelmäßig zusammenarbeiten. Wir erstellten das Modell mithilfe von Luftbild- und Satelittenaufnahmen, sowie detailierten Daten und Fotos des Kunden, und erschufen so ein sehr akurates Abbild der Altstadt Wetzlar.

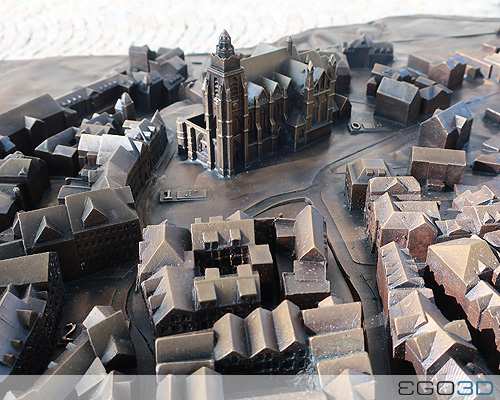

Einige Gebäude, wie der Dom und besonders sehenswerte Altbauten wurden besonders Detailreich ausgeführt, um im endgültigen Modell gut zur Geltung zu kommen. Das Stadthaus, ein gesamter Häuserblock im Zentrum der Altstadt, wird in den nächsten Jahren komplett neu gebaut. Somit war zum Zeitpunkt der Modellerstellung das spätere Aussehen noch nicht sicher. Daher fertigten wir diesen Häuserblock als eigenständiges Teil, das von der Gießerei separat abgegossen und ins Modell eingesetzt wurde. So kann es bei Bedarf nach Fertigstellung des echten Stadthauses noch einmal ersetzt werden, um eventuelle Abweichungen zu korrigieren.

Darüber hinaus brachten wir Logos der Stadt und des Lionsclubs auf dem Modell auf, erstellten eine Legende und planten mit dem Auftraggeber die Aufbringung einer zusätzlichen Legende und zahlreicher Ortsmarkierungen in Blindenschrift ein. In direkter Absprache mit „Blista-Brailletec“, einer gemeinnützigen GmbH für Blinden- und Sehbehindertentechnik konnten wir die notwenigen Aussparungen für die später gelieferten Braille-Nummerierungen und Braille-Legende exakt einkalkulieren.

Damit unsere Kunden das digital modellierte Endergebnis eingehend prüfen konnten, machten wir es als interaktives 3D-Modell zugänglich über einen einfachen Link. Unabhängig vom Endgerät konnten sie so das Modell aus allen Richtungen betrachten und begutachten.

Eine Herausforderung des Auftrags war der relativ enge Zeitrahmen zwischen Freigabe des digitalen Modells und des eigentlichen Liefertermins. Wir teilten das gesamte Modell in Einzelabschnitte auf, die exakt an Straßenrändern, Häuserkanten und Brückenfluchten entlang zerschnitten wurden. Die Einzelteile wurden anschließend in unserem größten SLA-Drucker hintereinander gestaffelt und so innerhalb von einer Woche gedruckt.Die Unterseiten der Druckteile ließen wir offen und brachten Lamellen ein, die beim späteren Abformen in der Gießerei die notwendige Druckstabilität gewährleisteten.

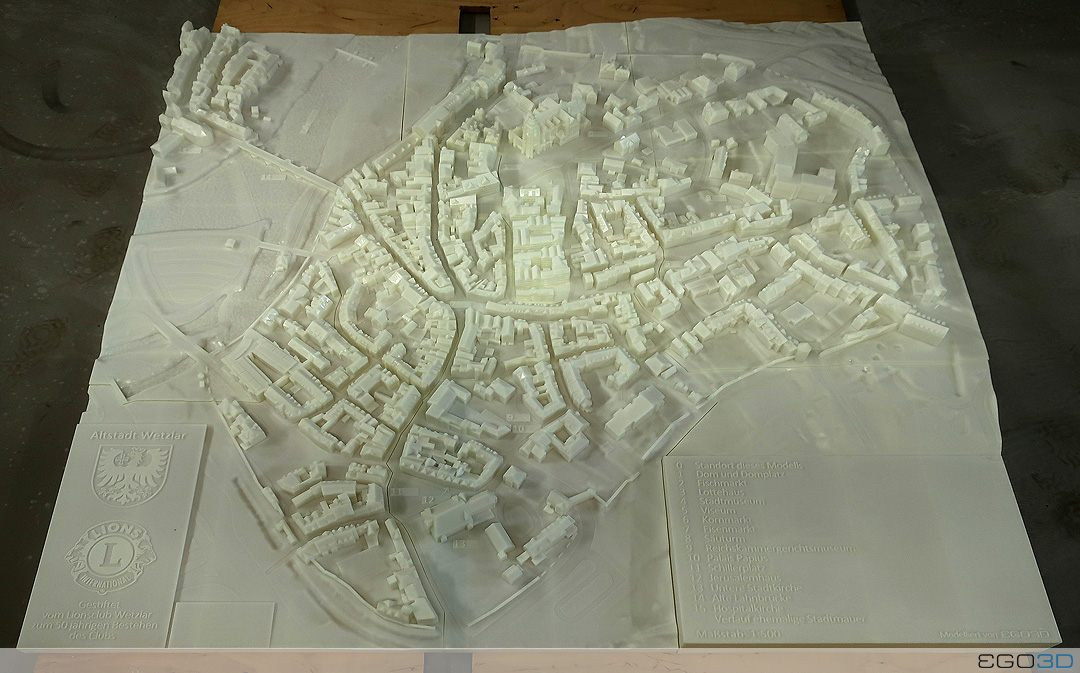

Abschließend konnten wir die Einzelteile passgenau wieder zusammenfügen und das Modell im ganzen an die Gießerei liefern. So konnten wir den Liefertermin spielend einhalten, trotz der Größe und des Detailreichtums des Modells.

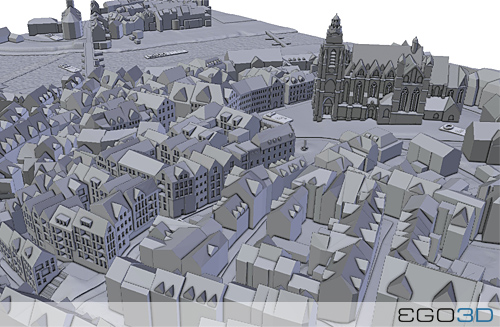

Ausschnitt des digitalen Modells
