Das Ellwanger Scheibenpferd
Kunst, optische Illusion und Statik in Einklang
Für die Stadt Ellwangen realisierte EGO3D ein Kunstwerk, das einen Grenzgang zwischen Kunst, optischer Illusion und technischer Machbarkeit auslotete: Das sogenannte Scheibenpferd.

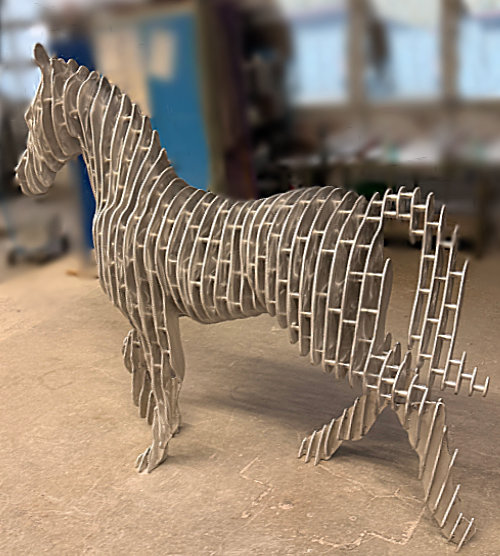

Das fertige Scheibenpferd direkt nach dem Verschweißen der einzelnen Aluminium-Platten. Alle Einzelscheiben waren 8 mm dick und bis zu 1,20 m hoch. 80 Scheiben bilden gemeinsam das lebensgroße Fohlen, 1,70 m bis zu den Ohrspitzen.
Ellwangen versteht sich als Pferdestadt. Seit fast 1250 Jahren werden hier die Pferdeheiligen Eleusippus, Meleusippus und Speusippus verehrt. Die Anzahl an Reitervereinen und renommierten Pferdezüchtern ist so zahlreich, dass es in Deutschland für eine Stadt dieser Größe einzigartig ist. Und vor langer Zeit wurde hier eine Rosslotterie organisiert, die so erfolgreich war, dass es Ärger mit der Regierung in Stuttgart gab. Das sind nur drei von vielen Beispielen, warum in Ellwangen das Pferd eine besondere Rolle spielt.

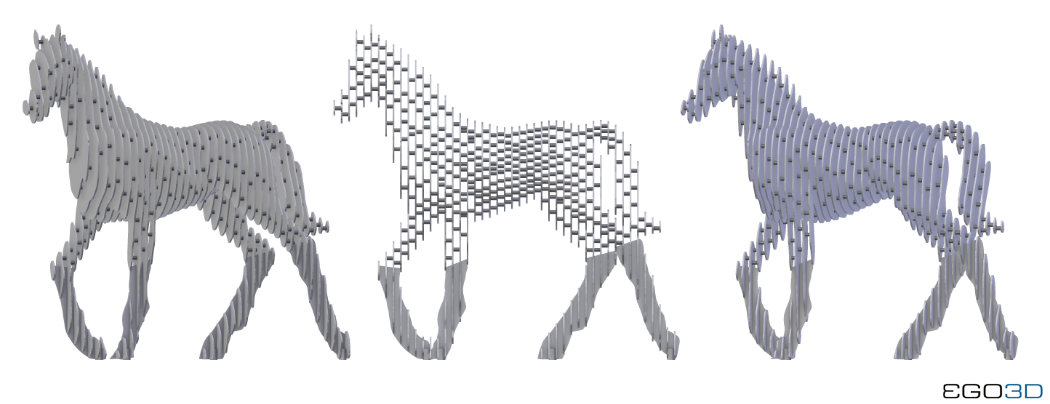

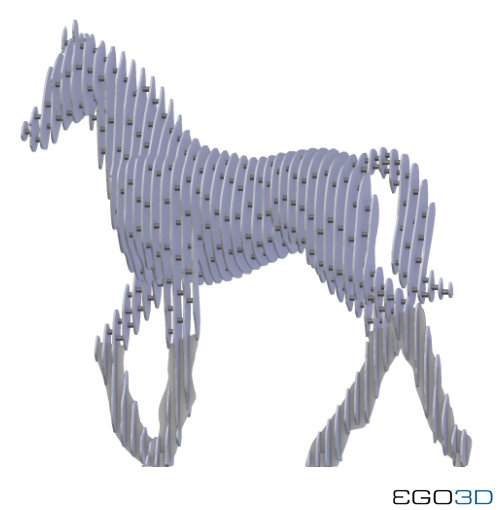

Digitales Vorschaubild des Scheibenpferdes
Und so wundert es nicht, dass es heute im Stadtbild an die 60 Pferdeskulpturen gibt. Eine davon ist nun von EGO3D, eine eher ungewöhnliche: Das 1,7 m große Scheibenpferd besteht aus 80 präzise gefertigten Aluminiumscheiben. Die innovative Anordnung der Elemente erzeugt ein dynamisches visuelles Erlebnis: Je nach Blickwinkel erscheint das Pferd entweder als massive, wenngleich elegante Skulptur eines Fohlens oder löst sich in eine luftige, schwer greifbare Silhouette auf. Dennoch ist das Fohlen so robust gefertigt, dass man sich draufsetzen kann. Und so dient als ungewöhnlicher Blickfang und beliebter Foto-Spot in der Stadt .

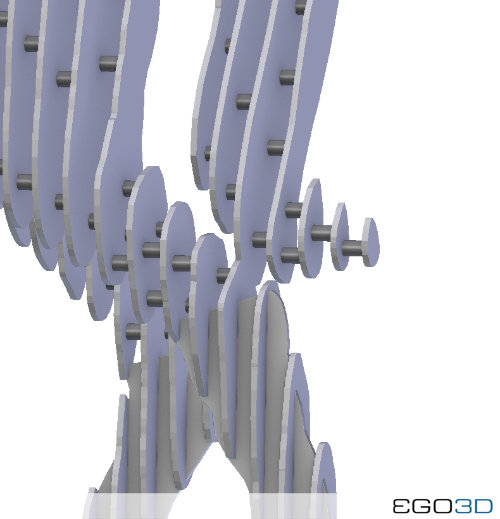

Detailansicht der 344 Verbindungsbolzen, die nach statischen Vorgaben aber auch ästhetischen Gesichtspunkten von uns verteilt wurden

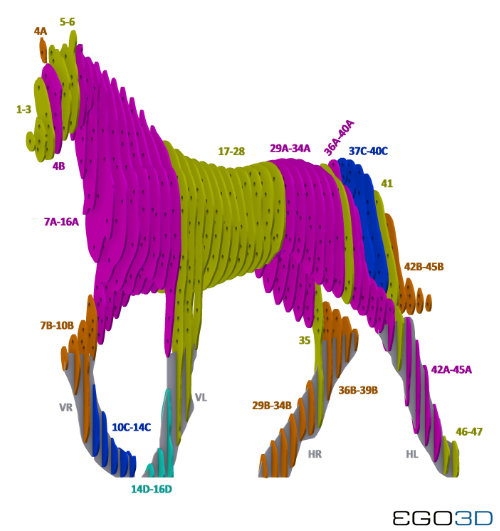

Farbcodierte Aufbauanleitung, zusätzlich zu den von uns geplanten Markierungen auf jeder Platte
Die Herausforderungen
Die Umsetzung dieses Werks erforderte die Expertise von EGO3D, bereits am digitalen Modell alles vorausplanen zu können, was später nach der Fertigung der Einzelscheiben und der Endmontage gefordert war:
-
Design-Kontinuität: Das Aussehen der Scheiben basierte auf der fotografischen Vorlage eines Pferdefohlens. Die größte Herausforderung bestand darin, die 80 Einzelscheiben so zu arrangieren, dass die Anmutung und Erkennbarkeit des Fohlens in jeder Perspektive erhalten blieb. In enger Absprache mit den Kunden anhand der bei uns üblichen zahlreichen digitalen Vorschaubilder wurde so das Scheibenpferd schon am Computer lebendig, bevor die erste Platte geschnitten und verscheißt war.
-
Struktur und Ästhetik: Eine weitere Schlüsselaufgabe war die Integration der Verbindungsbolzen zwischen den 80 Platten. Sie mussten in Anzahl und Position exakt den statischen Vorgaben entsprechen und gleichzeitig so angelegt werden, dass sie ein zufälliges und harmonisches Erscheinungsbild vermitteln. Die statischen Vorgaben waren notwendig, da das 1,7 m große Pferd schlussendlich im öffentlichen Raum aufgestellt werden würde und Kinder sowie Erwachsene darauf sitzen können sollten.
-
Das Verschweißen der Platten mit den Bolzen musste nach einer exakten Reihenfolge durchgeführt werden, da in den engen Spalten zwischen den Platten kein nachträgliches Schweißen mehr möglich war. Dafür markierten wir jedes einzelne der weit über 600 Löcher für die Bolzen so, dass für die Handwerker keine aufwändigen Aufbaupläne nötig waren, sondern ein Blick auf die Markierung des Loches genug Information gab. Auf ähnliche Weise waren alle Platten markiert, damit auch deren Reihenfolge klar ersichtlich blieb

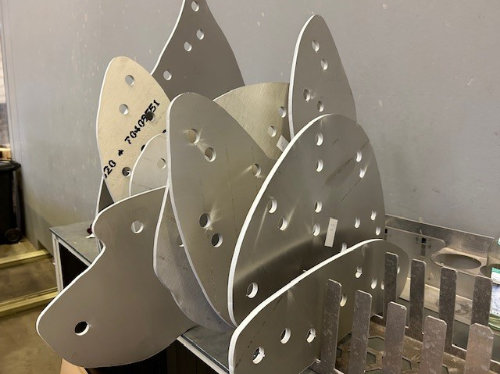

Einige der fertig geschnittenen Einzelscheiben aus Aluminium vor der Montage
Von der 3D-Datei zum Aluminium-Kunstwerk
Die finalisierte 3D-Datei wurde in präzise Schneidepfade umgewandelt. Diese dienten als Steuerung für eine Wasserstrahl-Schneidemaschine, die jede Einzelform aus 8 mm starkem Aluminiumblech millimetergenau ausschnitt.
Das Scheibenpferd ist ein herausragendes Beispiel, wie kreative Vision und ingenieursmäßige Präzision verschmelzen können, um ein ikonisches, dauerhaftes und visuell fesselndes Wahrzeichen für den öffentlichen Raum zu schaffen. Aber was vielleicht noch wichtiger ist: Ellwangen hat nun 61 Pferde-Skulpturen im öffentlichen Raum. Nun ist Ellwangen wirklich eine Pferdestadt, eine Scheibenpferdestadt!
Das fertige Scheibenpferd in Aluminium, vor der Auslieferung
